冷库温度传感器怎么布点：安装位置与验证实用指南

温控器只能根据探头采集到的温度做判断。探头位置如果选错，屏幕上的数值可能很稳定，但冷库另一端的货物实际更热、更冷，或经历更大的温度波动。

所以，冷库温度传感器布点不是最后接线时随手决定的小事，而是系统设计的一部分。本文说明控制探头和监测探头应如何选择位置，以及在操作人员依赖告警和记录前，怎样验证这套布点是否真正反映了需要关注的环境。

如果你还在确定温控器本身，可以先阅读冷库温控器选型指南。如果项目同时需要远程告警和历史数据，也可参考冷库远程监控指南。

先明确每一路温度的用途

不要默认所有探头都该装在同一个位置。冷库里的不同温度读数，可能承担完全不同的任务：

• **控制探头：**参与制冷控制逻辑，应尽量代表希望维持的库内条件。
• **蒸发器或盘管探头：**用于化霜终止、风机延时等设备逻辑，不能替代库温或货物温度探头。
• **告警或监测探头：**关注可能影响货物的风险点，它的位置可能与控制探头不同。
• **产品模拟探头：**在空气温度变化过快、无法代表目标货物状态时，用于观察经过缓冲的代表性温度。

先定义用途，再确定安装点。用于结束化霜的探头应靠近蒸发器；用于提示货物升温风险的探头，则不应放在最冷的送风口旁边。

避开容易造成误判的位置

冷库里的空气并不均匀。风机在推动气流，开门会扰动空气，货物会阻挡风路，装卸和围护结构也会带来热量。以下位置经常会产生真实、却不具代表性的读数：

• 蒸发器直接送风处，空气可能比货物区更冷；
• 紧贴回风路径的位置，其响应可能与库内平均状态不同；
• 靠近门、门帘、装卸口或频繁开启的检修口；
• 紧贴外墙、顶棚或地面等受热传导影响明显的位置；
• 被纸箱遮挡或空气流动很弱的死角；
• 靠近灯具、加热设备、电机等局部热源。

避开这些点，并不代表不监测它们。门区就是一个典型的附加监测位置，特别适合用来发现高风险事件。关键在于，不要让一个局部极值成为控制整间冷库的唯一依据。

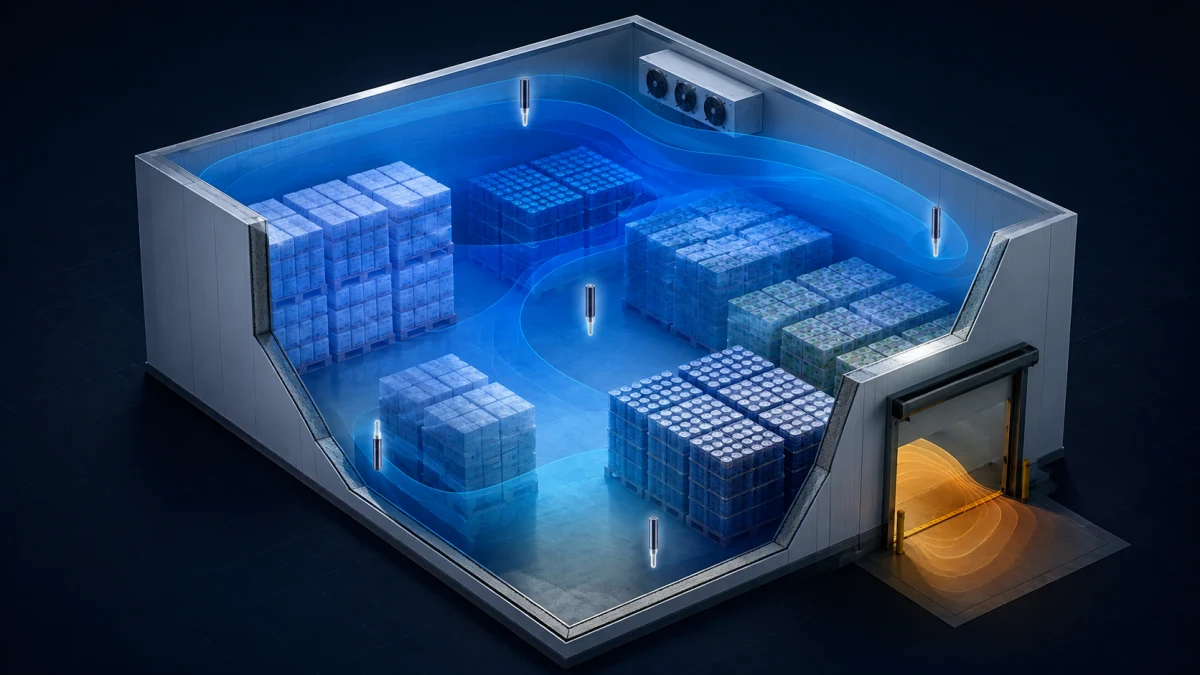

怎样选择有代表性的控制探头位置

对于典型的单温区冷库，可以从存储区内一个空气能够流过、又避开直吹送风、门缝气流和碰撞风险的位置开始。安装高度应根据货物所在高度和实际风路来定，而不应只迁就最容易走线的位置。

安装前先在库内走一遍：确认蒸发器、回风方向、门的位置、货架或托盘布局，以及温热货物进入的区域。高库位中，上下层托盘的条件可能不同；细长库房中，远离制冷设备的一端也可能有不同的响应。

不存在适用于所有冷库的固定距离。最终位置应基于实际运行状况确定，并由制冷设计、安装和食品安全或质量团队共同确认控制探头究竟要代表什么。

在平均值以外的风险点增加监测

一个布置合理的探头可以完成基础控制，但通常不足以说明所有储存区域的状态。出现下列情况时，建议考虑增加监测点：

• 装卸门或暂存区经常有暖湿空气进入；
• 有高位货架、密集堆垛或容易阻塞风路的布局；
• 多台蒸发器、狭长或不规则的库房结构；
• 不同货物区域的温度敏感程度不同；
• 曾发生温度超限、结霜、货物状态不均或客户投诉。

这些附加点不一定需要直接控制压缩机。它们可以提供告警、趋势数据，或作为控制探头的对照。一旦各点读数开始明显分离，这个差异本身就是有价值的线索：可能提示风路变化、装卸习惯、开门频率，或探头本身需要检查。

保护探头，但不要把它与环境隔离

探头需要机械防护，但过大的保护罩或过紧的包裹会拖慢响应，反而引入新的偏差。应按照现场冲洗、冷凝、碰撞和清洁条件，采用合适的固定方式与线缆保护；同时让感温部位按传感器厂家的要求接触目标空气或货物环境。

在图纸和控制器、监控系统中清楚标记每个探头。例如“库温控制”“门侧监测”“高货架监测”这样的名称，能避免维修人员现场猜测。趁库房可进入时，把准确位置、安装高度、线缆走向和附近气流特征记录下来。

在依赖关键告警前验证布点

完成安装只是第一步。应在有代表性的工况下验证布点——包括正常制冷、装卸活动，以及适用时的化霜过程。请使用合适的参考仪器，并遵循现场既定的质量程序。

一个实用的验证流程是：

1. 在稳定工况下，用合适的参考仪器核对每个已安装探头。
2. 记录控制探头和附加监测点在正常循环中的变化。
3. 观察开门、温热货物进入和蒸发器风机运行时的响应。
4. 把读数与货物状态或已经约定的代表性位置进行比对。
5. 记录接受的位置、经责任团队批准的修正值（如有）及每个告警设置的依据。
6. 货架、风路、货物或操作习惯变化后，重新评估布点。

不要为了“消除麻烦读数”，直接把探头移到最冷的位置。应先判断这个读数反映的是真实风险、气流问题，还是测量问题。验收标准以及必要的校验或校准计划，应由具备资质的制冷与质量团队制定。

将布点与告警设计、维修记录结合

传感器位置和告警策略应一起评审。门侧空气探头反应很快，可能需要合理延时，避免正常进出货造成频繁误报；产品模拟探头响应较慢，阈值和响应预期也应不同。具体参数取决于货物、冷库操作方式、制冷系统和现场程序。

当告警记录能指出触发点时，价值会高得多。建议把位置名称、温度、发生时间、控制器状态，以及可获得的门状态或化霜状态、处置结果关联保存。这样，操作人员和维修技术人员可以更快判断这是全库事件还是局部问题。

关于记录和告警事件的设计，可继续阅读食品安全温度记录指南。排查温度异常时，压缩机运行状态也可提供补充背景，详见制冷压缩机电流监测指南。

按照传感器方案确定控制器需求

传感器方案应反过来决定控制器规格：输入数量与类型、控制和告警逻辑、显示名称、数据记录、远程通知、线缆与连接器要求，以及安装环境。BF-6800 系列面向制冷控制应用设计；对于需要较大机上操作界面的项目，可评估 BF-6812LC。具体输入、控制和配置能力，请以所选产品资料为准。

如果你是 OEM 或设备制造商，波束科技可围绕已记录的传感器与 I/O 方案，讨论硬件配置、固件行为、显示界面、通信协议及品牌/OEM 定制需求。欢迎通过联系波束科技提供库房布局、气流信息、探头清单、电气图和目标应用，我们将据此评估控制器方案是否匹配实际安装。

冷库温度传感器布点常见问题

冷库温度传感器应该装在哪里？

主控制探头应安装在存储区内有代表性、空气可流通的位置，并避开蒸发器直吹、门口、外表面和局部热源。最终位置应结合实际冷库运行进行观察和验证。

控制探头应该安装在蒸发器旁边吗？

通常不应安装在蒸发器直接送风处。蒸发器或盘管探头有独立的化霜和设备逻辑用途；库温控制探头应代表系统需要维持的储存条件。

一间冷库需要几个温度传感器？

取决于库房大小、气流、储存布局、开门频率、货物敏感程度，以及每一路读数承担的用途。简单冷库可以由一个探头完成控制，但门区、高货架或远端区域的附加监测点有助于发现局部问题。

什么时候应重新检查探头位置？

货架调整、货物种类改变、气流变化、装卸方式变化、制冷系统维修，或反复发生温度异常时，都应复核布点。调试时有代表性的方案，不一定会一直保持代表性。
